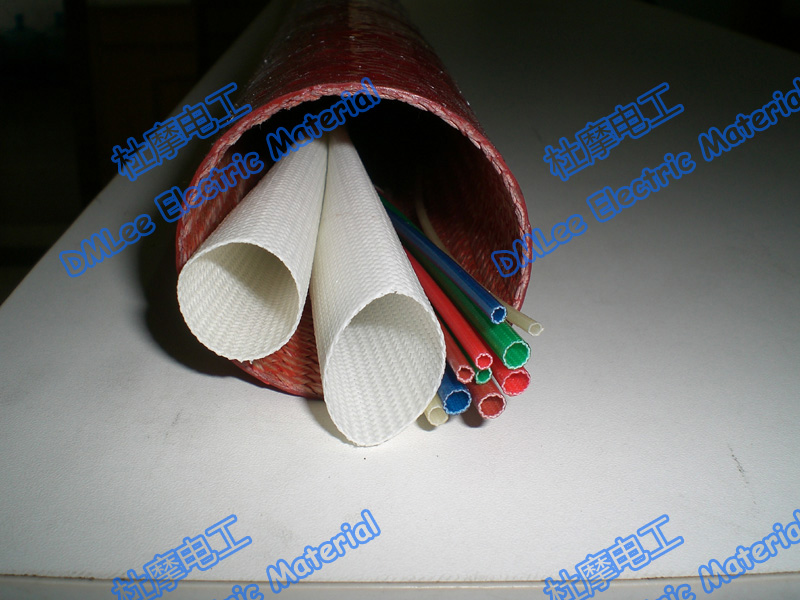

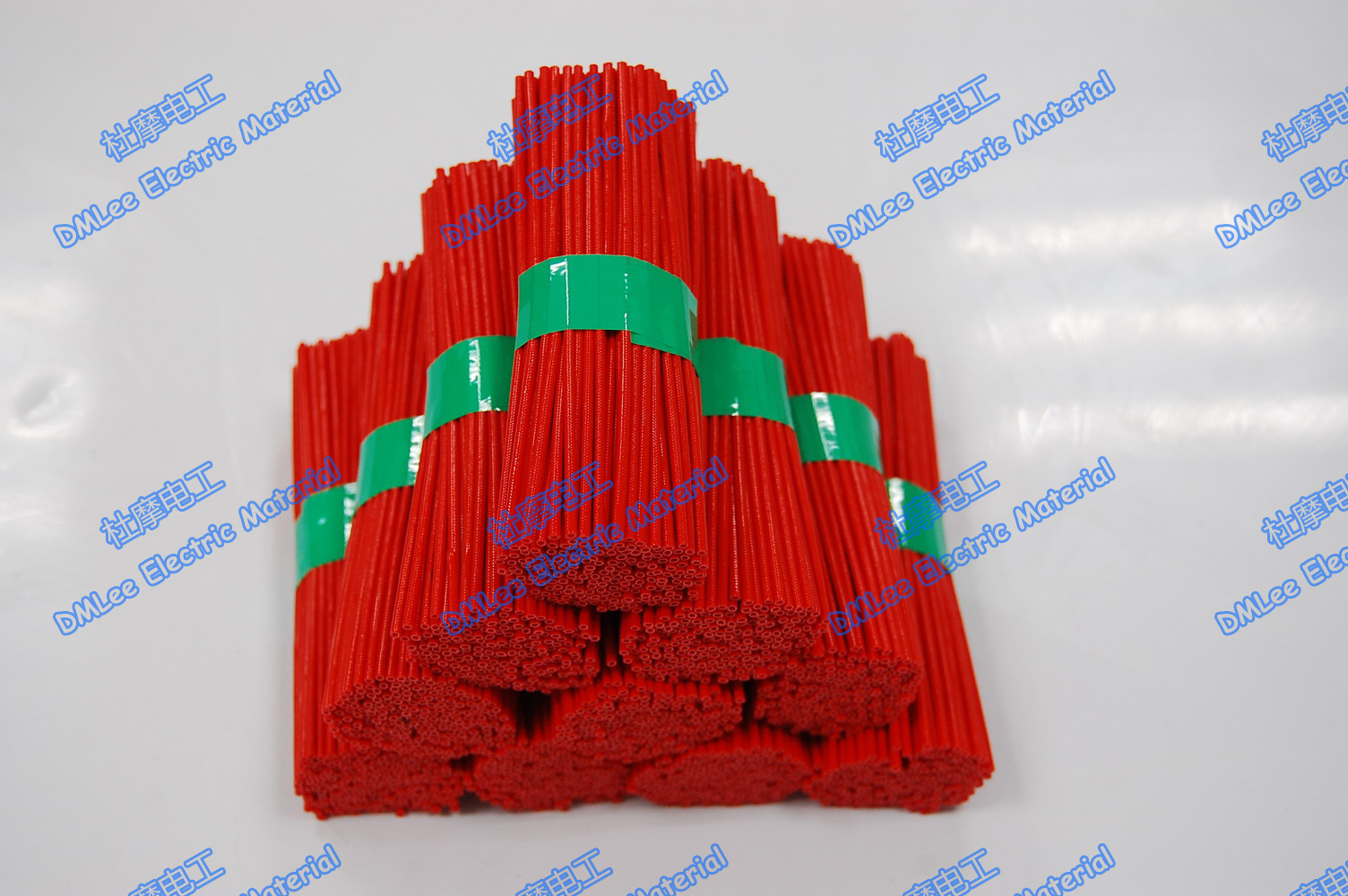

硅树脂玻纤管-上海杜摩电工材料有限公司

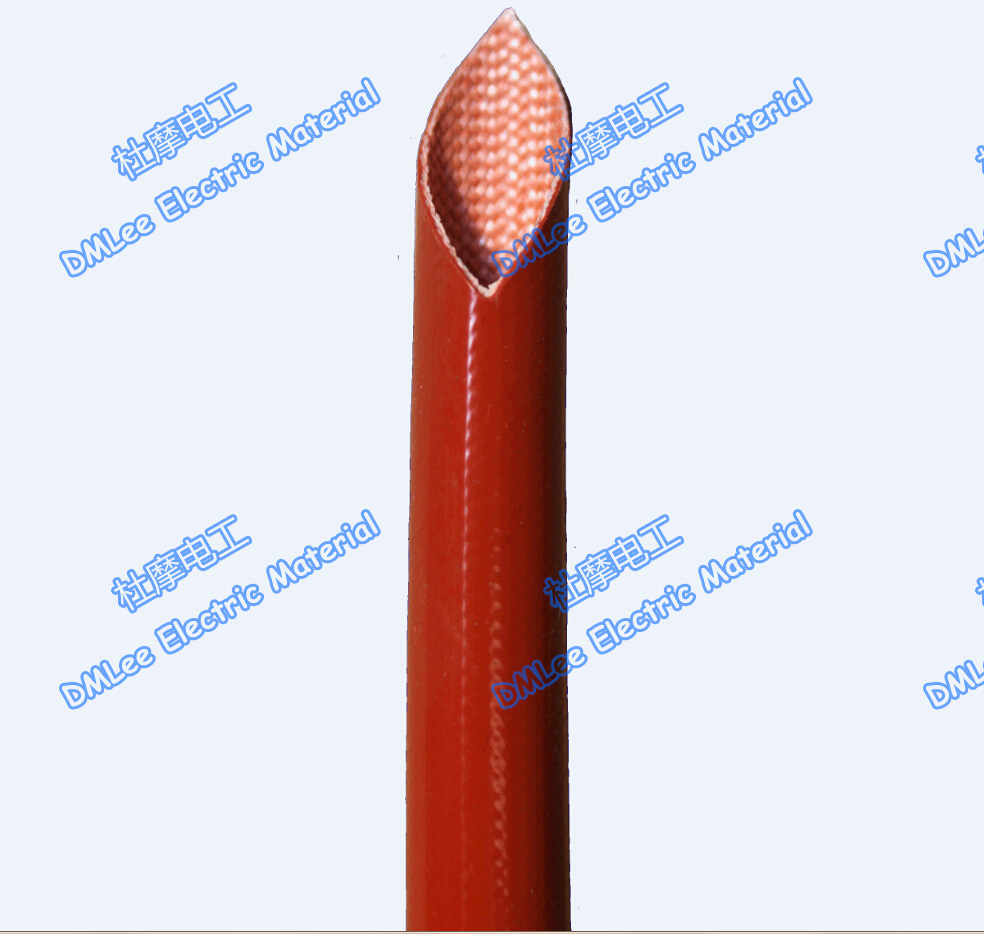

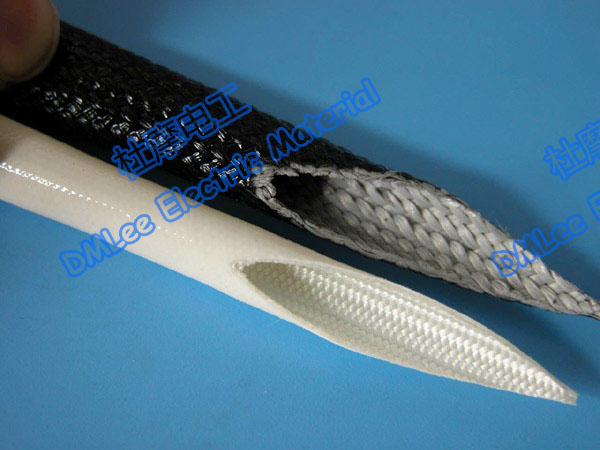

硅树脂玻纤管由无碱玻璃纤维纱编织，涂覆硅树脂而成。具体组成成分如下：

硅树脂	●聚硅氧烷	玻璃纤维	●SIO2
	●二氧化硅（白炭黑）		●BO3
	●甲基硅树脂		●Al2O3
	●铂金络合物		●CaO
	●溶剂		●MgO

内径 (mm)	内径公差 (mm)	壁厚及公差（mm)
内径 (mm)	内径公差 (mm)	FGS15	FGS25	FGS40	FGS70	FGS100
0.5	0.3	0.40±0.12	0.41±0.12	0.50±0.15	0.50±0.15	0.50±0.15
1	0.3	0.40±0.12	0.41±0.12	0.50±0.15	0.53±0.15	0.55±0.15
1.5	0.3	0.40±0.12	0.41±0.12	0.50±0.15	0.53±0.15	0.55±0.15
2	0.3	0.40±0.12	0.41±0.12	0.50±0.15	0.53±0.15	0.55±0.15
2.5	0.3	0.40±0.12	0.41±0.12	0.50±0.15	0.53±0.15	0.55±0.15
3	0.3	0.50±0.12	0.52±0.12	0.52±0.15	0.55±0.16	0.58±0.15
3.5	0.3	0.50±0.12	0.52±0.12	0.52±0.15	0.55±0.16	0.58±0.15
4	0.3	0.50±0.12	0.52±0.12	0.55±0.15	0.55±0.16	0.58±0.15
4.5	0.3	0.50±0.12	0.52±0.12	0.55±0.15	0.55±0.16	0.58±0.15
5	0.3	0.50±0.12	0.52±0.12	0.55±0.15	0.61±0.18	0.64±0.18
6	0.3	0.50±0.12	0.52±0.12	0.55±0.15	0.61±0.18	0.64±0.18
7	0.3	0.50±0.12	0.52±0.12	0.55±0.15	0.61±0.18	0.64±0.18
8	0.3	0.50±0.12	0.52±0.12	0.55±0.15	0.61±0.18	0.64±0.18
9	0.3	0.50±0.12	0.62±0.12	0.65±0.15	0.70±0.18	0.75±0.18
10	0.3	0.50±0.12	0.62±0.12	0.65±0.15	0.70±0.18	0.75±0.18
12	0.3	0.50±0.12	0.62±0.12	0.65±0.15	0.70±0.18	0.75±0.18
14	0.5	0.50±0.12	0.62±0.12	1.00±0.15	1.05±0.20	1.10±0.20
16	0.5	0.50±0.12	0.62±0.12	1.00±0.15	1.05±0.20	1.10±0.20
18	0.5	0.60±0.12	0.72±0.12	1.15±0.15	1.2±0.20	1.25±0.20
20	0.5	0.60±0.12	0.72±0.12	1.15±0.15	1.2±0.20	1.25±0.20
22	0.8 -0.2	0.72±0.18	0.75±0.18	1.15±0.15	1.2±0.20	1.25±0.20
24	0.8~-0.2	0.72±0.18	0.75±0.18	1.15±0.15	1.2±0.20	1.25±0.20
26	0.8~-0.2	0.75±0.18	0.78±0.18	1.15±0.15	1.2±0.20	1.25±0.20
28	0.8~-0.2	0.75±0.18	0.78±0.18	1.15±0.15	1.2±0.20	1.25±0.20
30	0.8~-0.2	0.75±0.18	0.78±0.18	1.15±0.15	1.2±0.20	1.25±0.20
32.0~40.0	±1.0	1.20±0.2	1.25±0.2	1.28±0.2	1.35±0.20	1.4±0.30

表1 击穿电压检测方法

测试	方法	标准值	FGS15	FGS25	FGS40	FGS70	FGS100


UL1441	取2.5厘米宽的铝箔纸缠绕在套管上，接通3毫安的电流，以每秒500V电压增加，直至击穿	最低	1.2KV	2.0KV	2.5KV	5.0KV	7.5KV


		平均	1.5KV	2.5KV	4.0KV	7.0KV	10.0KV

表2 常规产品理化性能

特性	测试方法	结果
耐高温	UL1441 250℃72小时	取出测试后的套管，放置在室温下，测得平均电压不低于原平均电压的一半
火焰	UL1441 套管垂直点燃	60秒自熄
耐低温	UL1441 -10℃1小时	取出测试后的套管，绕6圈表层无剥落
